AM系列微機保護測控裝置

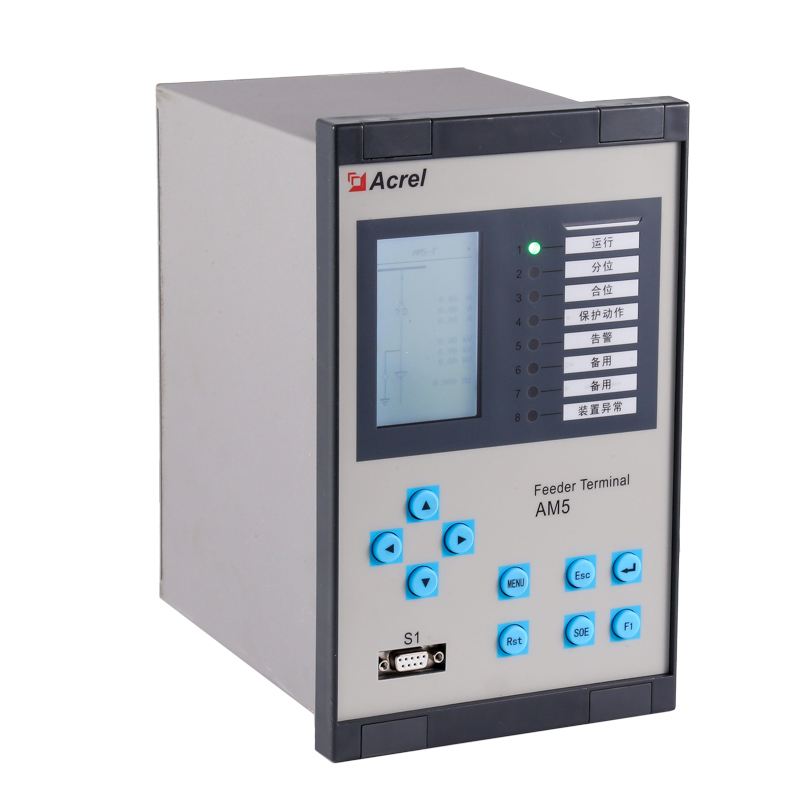

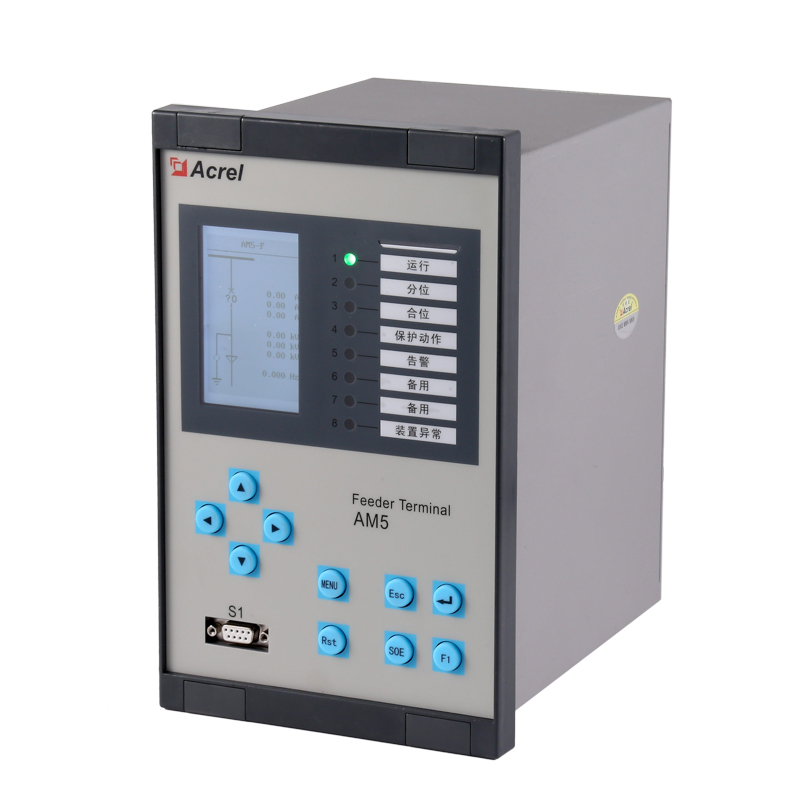

光伏防孤島保護裝置AM5SE-IS
AM5SE-IS 防孤島保護裝置主要適用于 35kV、10kV 及低壓 380V 光伏發電、燃?xì)獍l(fā)電 等新能源并網供電系統。當發生孤島現象時,可以快速切除并網點,使本站與電網側快速脫 離,保證整個電站和相關維護人員的生命安全。
AM5SE-IS 防孤島保護裝置主要適用于 35kV、10kV 及低壓 380V 光伏發電、燃?xì)獍l(fā)電 等新能源并網供電系統。當發生孤島現象時,可以快速切除并網點,使本站與電網側快速脫 離,保證整個電站和相關維護人員的生命安全。

保護功能

● 三段式過流保護(可經低電壓閉鎖、可帶方向閉鎖)

● 反時限過流保護(可經低電壓閉鎖)

● 兩段式零序 I01 過流(可帶方向閉鎖)/I01 反時限過流保護

● 兩段式零序 I02 過流(可帶方向閉鎖)/I02 反時限過流保護

● 低電壓跳閘

● 低電壓告警

● 過電壓保護(跳閘/告警)

● 零序過壓保護(跳閘/告警)

● 逆功率保護

● 頻率保護(低頻減載/高頻保護)

● 頻率突變跳閘

● 有壓自動合閘

● 重合閘

● 后加速過流保護(可經低電壓閉鎖)

● 過負荷告警

● 過負荷跳閘

● PT 斷線告警

● 控制回路斷線告警

● FC 回路配合的過流閉鎖功能

● 非電量保護(跳閘/告警)

● 檢同期

● CT 斷線告警

● 檢修狀態閉鎖

監控功能

● 獨立操作回路,可適應 0.25A-5A 開關跳合閘電流 ● 20 路有源開關量輸入

● 10 路無源繼電器輸出

● I, U, P, Q, PF, Fr, Ep, Eq 等電參量測量

● 2 路 4-20mA 變送輸出

通訊功能

● 2 路 RS485 串行通訊接口,支持 Modbus-RTU、IEC60870-5-103 規約

● 2 路以太網接口,支持 TCP Modbus-RTU 和 TCP IEC60870-5-103 規約 其他功能

● 故障錄波功能,保護動作時觸發錄波,可錄故障前 8 周波、故障后 4 周波

● IRIG-B 格式對時
