AM系列微機保護測控裝置
AM系列微機保護測控裝置
AM系列微機保護測控裝置集保護、測量、控制于一體,適用于35kV及以下電壓等級的用戶終端變電站(所),可實現用戶變電站的保護和測控。

應用范圍:
應用領域覆蓋電力、水利、交通、石油、化工、煤炭、冶金等行業。

訂貨范例:
具體型號:AM5-T 512112
技術要求:10kv變壓器保護;電流輸入5A;零序電流輸入1A;操作電源DC220V;帶防跳盒;不帶GPS對時功能。
通訊協議:RS485接口 Modbus/RTU協議或103規約可設置
輔助電源:DC 220V



AM2功能配置
AM2SE功能配置
AM3功能配置
AM3SE功能配置
AM4功能配置
AM5功能配置
AM5SE功能配置
AM6功能配置
注:√表示具備此功能,■表示可選功能, 空白表示無此功能。
產品型號 應用場合
AM2-V 環網柜
AM2-H
AM5-DB 低壓備自投
AM6-U 110kV 及以下變電站設備保護
AM6-M
AM6-TR
AM6-MT
AM6-MZ

產品型號

應用場合

AM3-U 電壓型微機保護裝置

PT監測

AM3-I 電流型微機保護裝置

進/饋線、廠用變、電動機等

AM4-U 電壓型微機保護裝置

PT監測

AM4-I 電流型微機保護裝置

進/饋線、廠用變、電動機等

AM5-F 線路保護測控裝置

進/饋線

AM5-T 廠用變保護裝置

廠用變壓器

AM5-U PT監測裝置

PT監測

AM5-B 母線保護及備自投裝置

母聯保護及備自投

AM5-M 電動機保護測控裝置

電動機<2000kW

AM5-C 電容器保護測控裝置

電容器

AM5-BL PT并列裝置

PT并列

AM6-D2 變壓器差動保護裝置(二繞組)

110kV及以下電壓等級容量為6300kVA及以上的變壓器

AM6-D3 變壓器差動保護裝置(三繞組)

AM6-FD 變壓器非電量保護裝置

AM6-T 變壓器后備保護測控裝置

AM6-MD 電動機差動綜合保護裝置

2000kW及以上異步電動機

AM6-DK電抗器(電纜)差動保護

串聯電抗器,電纜線路

AM6-F線路保護測控

35kV進線柜/饋線柜


裝置型號 適用范圍(35kV及以下)
AM5SE-F 變電站進線/饋線保護測控
AM5SE-D2 兩繞組變壓器差動保護
AM5SE-D3 三繞組變壓器差動保護
AM5SE-TB 變壓器后備保護測控
AM5SE-M 異步電動機保護測控
AM5SE-MD 異步電機差動綜合保護測控
AM5SE-T 配電變保護測控(2000kVA以下)
AM5SE-C 電容器保護測控
AM5SE-B 單母線系統備自投《母聯/進線備投)
AM5SE-UB PT保護監測及并列

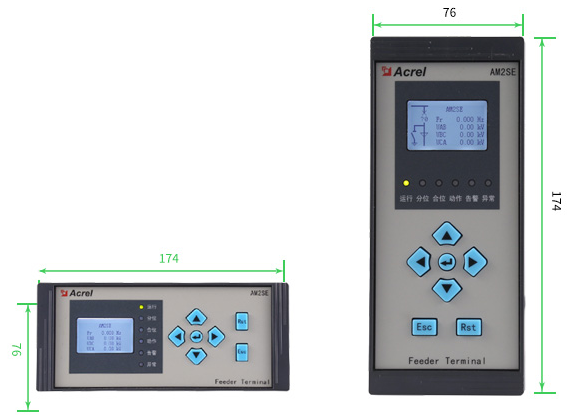

外形尺寸AM2SE

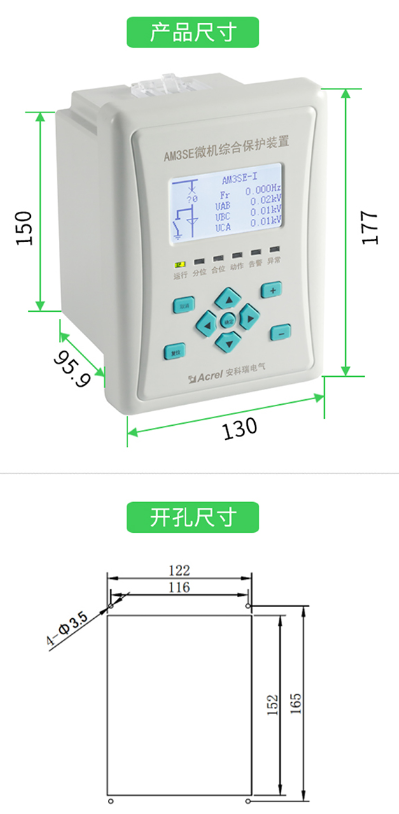

AM3SE

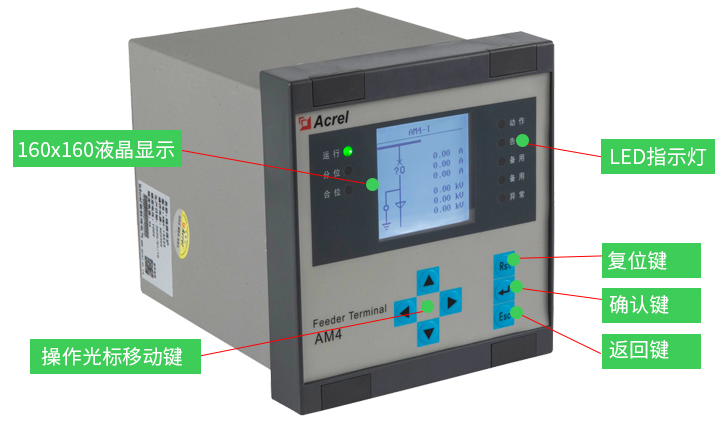

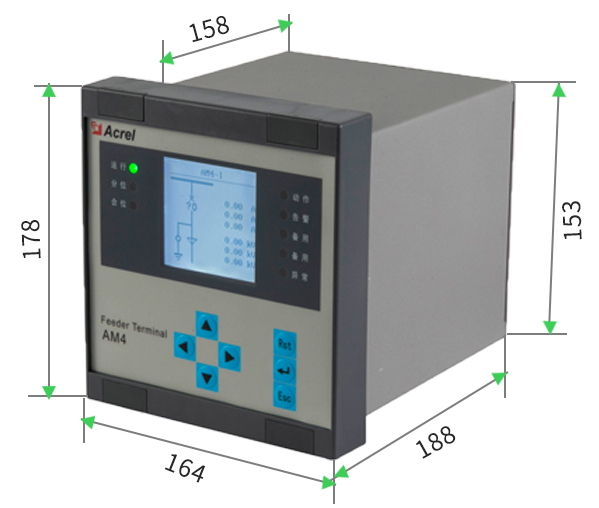

AM4

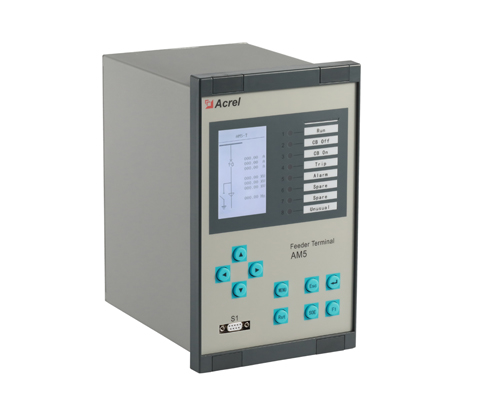

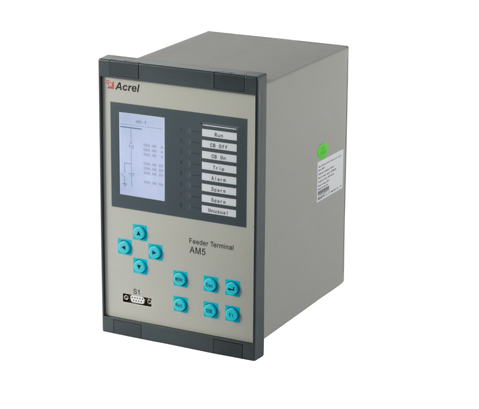

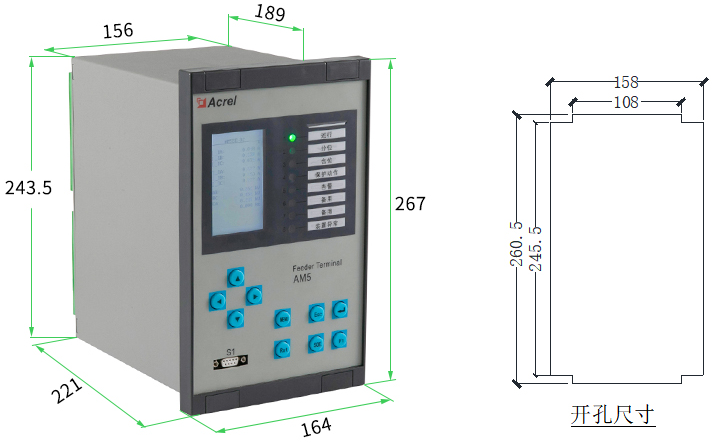

AM5


AM5SE

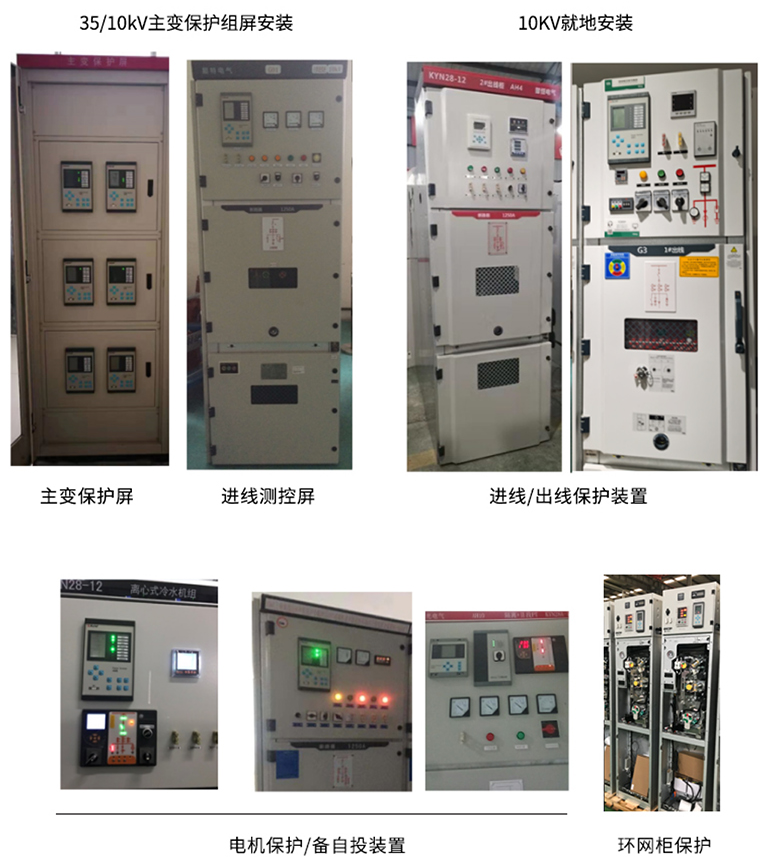

現場安裝圖

AM2SE系列微機保護裝置

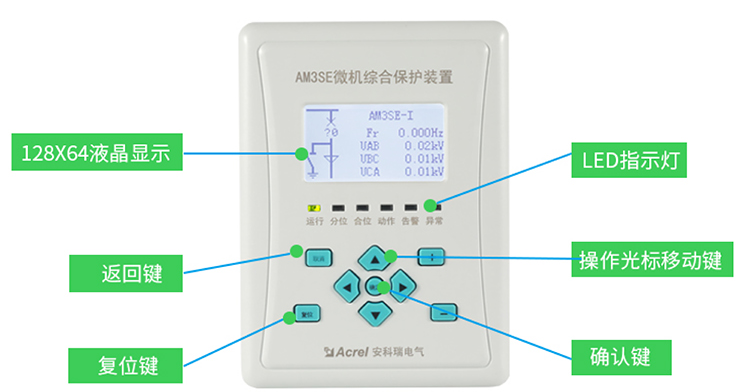

AM3SE系列微機保護裝置
AM3系列微機保護裝置
AM4系列微機保護裝置

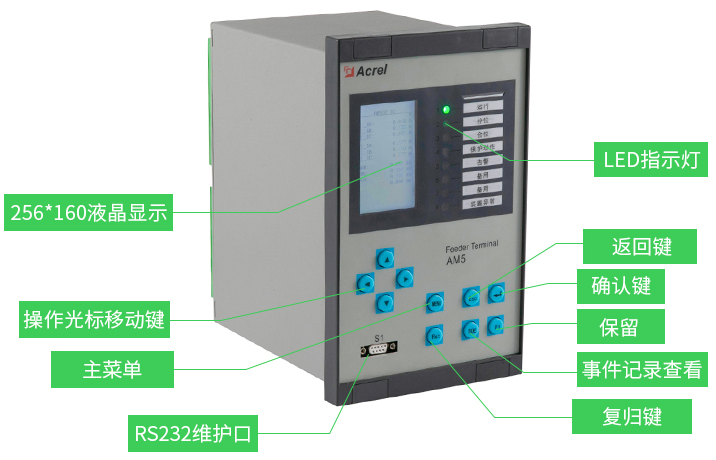

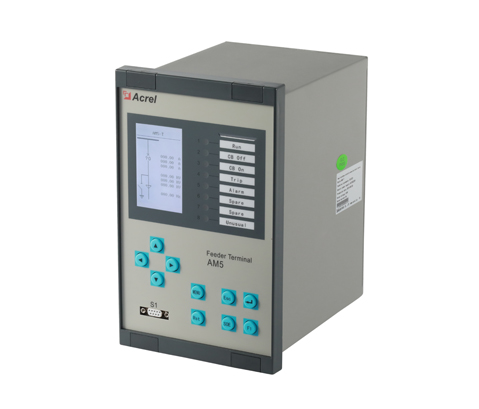

AM5系列微機保護裝置
AM5SE系列微機保護裝置

AM6系列微機保護裝置
