電氣接點無線測溫系統

 溫度在線監測主要是針對高低壓開關柜內母排搭接點,斷路器觸頭、電纜接頭及大電流設備等電氣連接點的溫度進行監測,防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱成為隱患,溫度在線監測能夠提升設備安全保障,及時、持續、準確反映設備運行狀態,避免安全事故的發生,降低設備事故率。



      安科瑞(Acrel-2000T無線測溫系統)電氣接點無線測溫方案由無線溫度傳感器、收發器、顯示單元組成。溫度傳感器直接安裝于發熱接點,通過無線射頻技術將測溫數據發送至測溫終端。



應用場景



      泛在電力物聯網、鋼廠、水泥廠、煤礦廠、化工廠、醫院、機場、電廠、數據中心、等廠礦企業、變配電



功能特點



     1)傳感器安裝于斷路器觸頭、母排、電纜搭接點等發熱部位,采集溫度量并通過無線方式傳輸

     2)具有實時監測、超溫告警等功能

     3)可幫助值班人員盡早發現問題,消除隱患,確保電力設備安全運行


拖撲圖

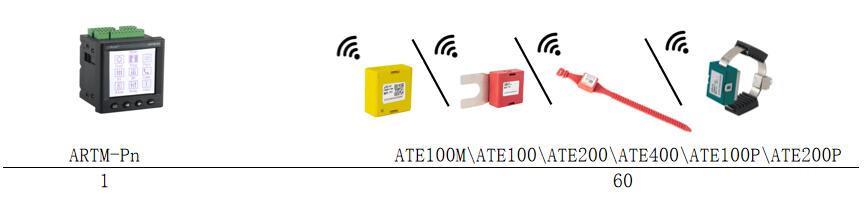

方案一:高低壓柜內電氣接點無線測溫
支持電參量測量功能
可跨5面柜

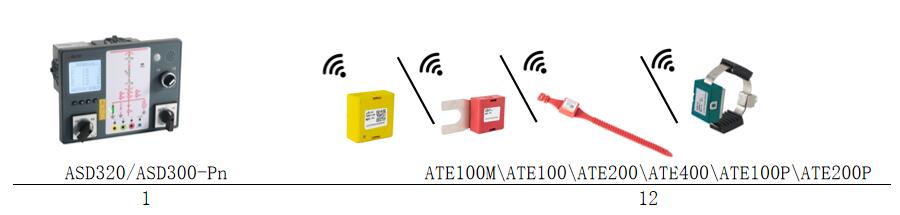

 方案二:高壓柜內電氣接點無線測溫帶操顯功能
單柜就地顯示,單面高壓柜建議配置

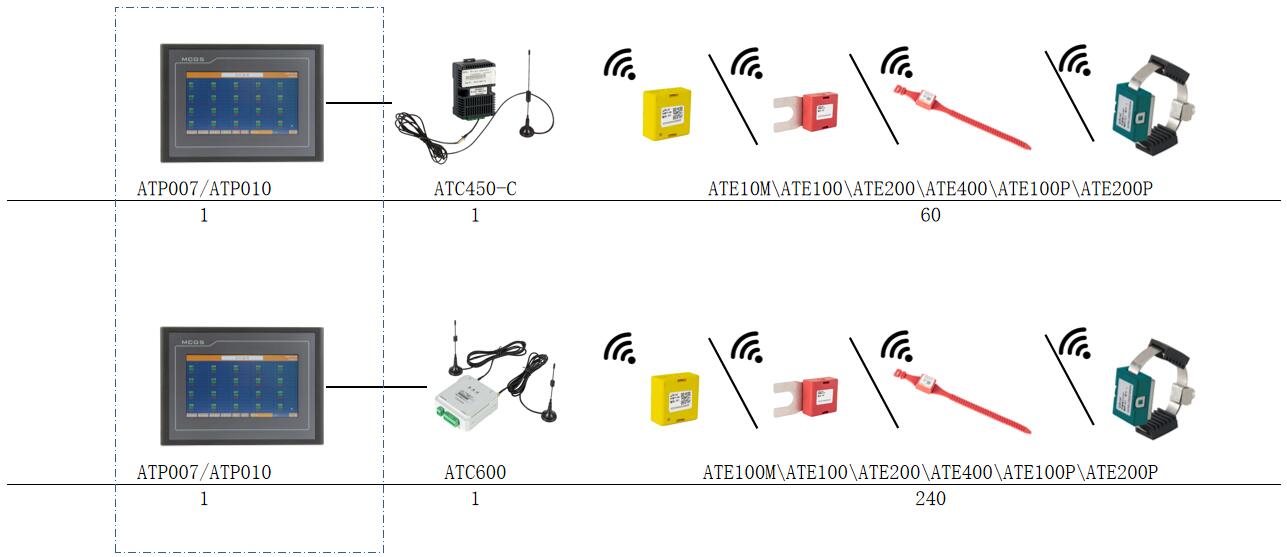

 方案三:高低壓柜內電氣接點無線測溫
集中就地顯示/就地?zé)o顯示

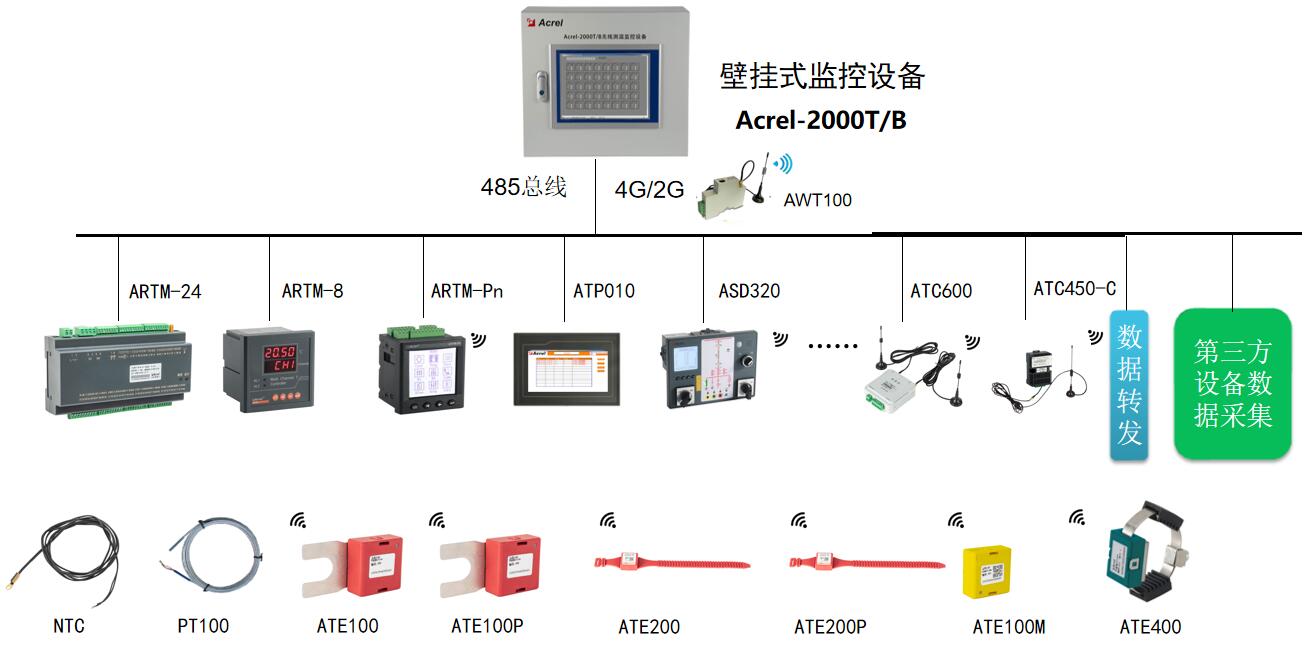

 方案四:就地壁掛式集中顯示方案
可實現遠距離中繼

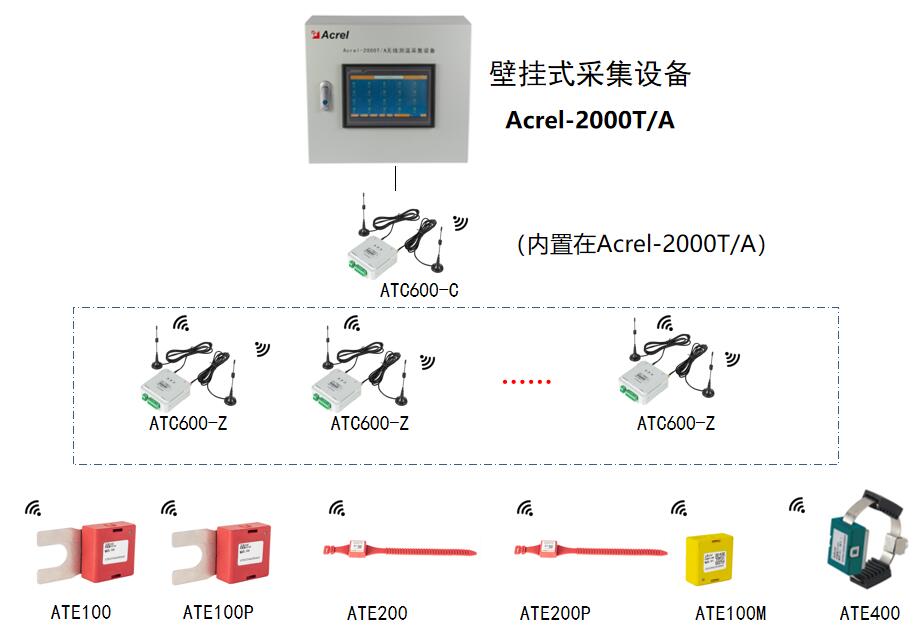

 方案五:就地壁掛式集中顯示方案

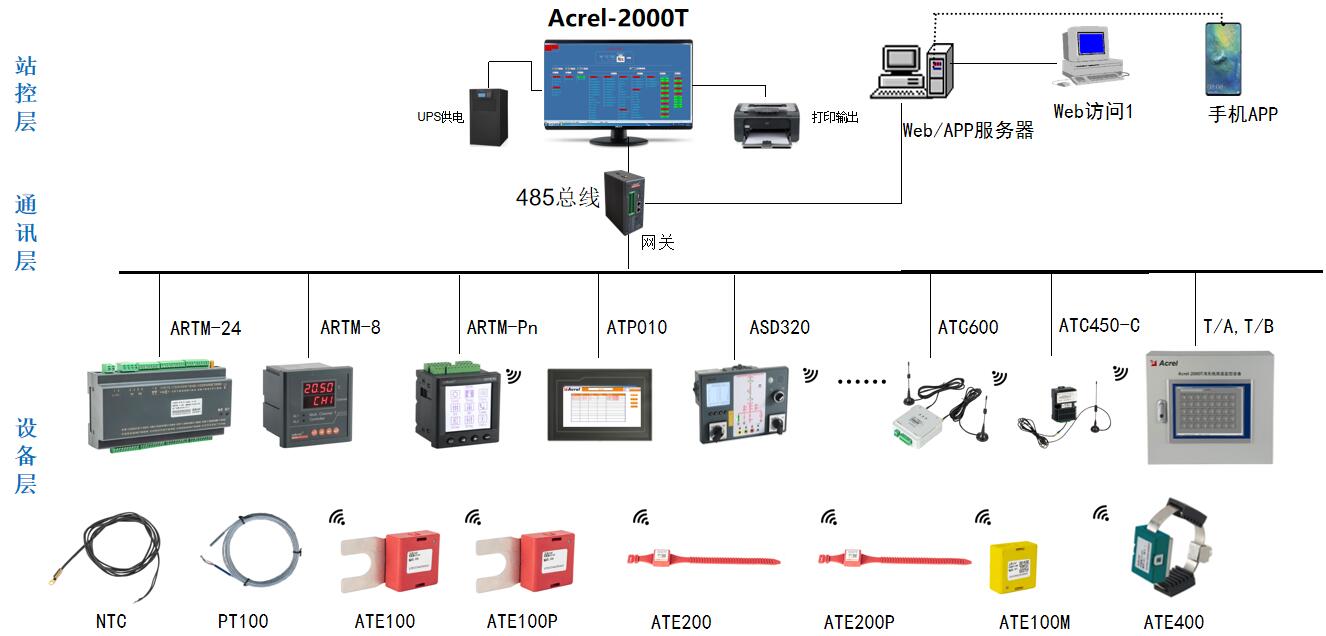

 方案六:無線測溫系統
可帶手機APP
測溫傳感器

a.電池供電型無線溫度傳感器

安裝于斷路器觸頭、母排、電纜搭接點等發熱部位,采集溫度量并通過無線方式傳輸?shù)膫鞲衅鳌?/p>

b. CT感應取電無線溫度傳感器

安裝于斷路器觸頭、母排、電纜搭接點等大電流處,采集溫度量并通過無線方式傳輸?shù)膫鞲衅鳌?/p>

c. 復合型無線傳感器ACE100

d. PT100/NTC

e. AHE100

采集/顯示終端

a.接收單元

b.顯示單元

注: 1、ATE200表帶延長線300mm,5元/根,型號為BD-6。ATE400合 金片標配570mm,2根,若安裝位置周長超過270mm時需要增訂合金片,10/根, 型號為ATE400-1J85-1。

2、ARTM-Pn上收發器連接線標配4米,多出部分按4元/米,選配“-E”電參量測試功能,面價加500元/臺。

3、ATP007/ATP010觸摸屏 下單時備注“無線測溫產品”。

4、ARTM8配合使用的PT100傳感器建議客戶自購。

5、ARTM-24面價為2000,若選配PT100或NTC單獨下單;若選配1路溫濕度,則單獨下單溫濕度傳感器WH-3和溫濕度傳感器連接線ARTM-INC0703K-4M (標配4m),面價分別是120元和80元。

6、選配LoRA面價200元。

無線測量設備

注6: Acrel-2000T/A下單型號為Acrel-2000T/A-600C-2ZJ,標配一個ATC600-C。
