（安科瑞電氣股份有限公司 上海嘉定 201801）

摘    要：  文章概述了醫院用電安全的重要性，分析了當前醫院安全用電存在的問題，從完善采購以及設備、完善線路管理制 度、保障電力安全等方面詳細闡述了加強醫院用電安全管理的具體措施。
關鍵詞：   醫院；安全用電；供電方案；線路管理

一、引言

對于醫院而言，一旦用電出現嚴重問題，一方  面，導致各種醫療設備難以正常運行，直接影響到  醫務工作開展；  另一方面，  威脅設備操作人員生命 安全以及患者安全。所以，切實加強安全用電管理， 對于醫院具有重要意義。

二、醫院安全用電存在的問題
（1） 電氣設備老化以及缺乏有效供電方案
當前醫院供電線路以及電力設備等方面較為  完善，  但是，  醫院之中某些供電設備以及供電線  路依然存在嚴重問題， 例如線路不合理、設備老 化等。這種情況下，一旦醫院患者大幅度增加， 必然導致用電量大大提升，進而造成電力負荷突  然性增加，影響用電安全穩定。同時，醫院未能  建立健全用電制度，工作人員對于用電情況沒有  定時進行巡查，難以保障用電管理質量。此外， 醫院沒有制定出合理的供電方案，  例如，  搶救室 缺乏有效供電方案，  一旦發生停電， 將直接影響  到患者治療以及醫療設備穩定運行，對于醫院健  康、穩定發展造成嚴重影響。
（2）對于安全用電缺乏深入認識
我國大部分醫院對于用電安全管理工作缺乏高度重視。醫院存在大量醫療設備，醫護人員在操作 醫療設備的過程中，往往能夠zui早發現醫療設備存 在的各種安全故障以及隱患，所以，醫護人員對于 安全用電工作應該給予高度重視。如果連醫護人員 都缺乏高度重視，未能?chē)?yán)格按照設備操作規范進行 操作，設備故障以及安全隱患便無法得到及時修復 以及處置，容易導致安全用電事故。

三、醫院安全用電的管理對策
（1）完善采購以及設備、線路安裝
第一，為了切實保障安全用電管理，應當加強 采購工作。對于采購人員而言，采購過程當中應當  切實保障設備符合安全標準。
第二，為了保障供電線路正確以及規范，安裝 過程中，應當保障電氣設備、醫療設備供電線路按 照規定操作要求以及安全標準進行安裝，要切 實做好防塵以及防潮工作。
第三，插座接線對于醫院設備安全穩定運行具  有重要作用， 插座應當按照規定進行安裝， 明確零線、 火線以及地線，避免混淆，并且按照規范進行安裝。 線路上有必要安裝斷路器，在觸電、漏電或者超負  荷的情況下實現自動跳閘， 及時切斷電源， 保障儀器、
設備以及人員安全。
第四，根據醫院實際需求對弱電、強電進行科  學合理設計，避免安裝插線板過程中出現數量不夠  以及位置不佳等問題，同時，要盡量減少插線板的  數量。插線板安裝常常存在兩個問題，一是電源線  常常拖在地上，打掃衛生比較麻煩，也影響美觀； 二是很容易進水造成短路。
（2）完善線路管理制度
醫院工作人員應當切實建立線路管理制度。
第一，醫院要完善安全用電制度，建立用電管 理小組，明確相關人員責任，將責任落實到位對于 提升線路管理工作質量具有重要意義。
第二，平時應加強巡查，定時巡查線路，避免 各種安全隱患。
第三，操作人員需要持證上崗，電力維修人員  以及設備操作人員需要經過培訓取得證書才能上崗， 沒有得到證書應當禁止上崗操作。
第四，平時巡查過程中，常常發現個別人員私 自帶電飯煲等設備在醫院使用，這可能導致電路超 負荷運行。應當嚴格管理個人的非醫療設備在醫院
中的使用，對于私帶電飯煲人員進行處罰。
（3）保障電力安全
第一，信息系統和醫療設備配備穩壓器，配置 濾波系統，避免電磁干擾。
第二， 為了切實保障患者安全， 對于核磁共振機、 介入機以及其他和患者直接接觸的設備運用單相電， 避免出現電力安全隱患。
（4）提升安全用電意識
第一，醫院應當加強宣傳與教育工作，促使醫 院?jiǎn)T工能夠深刻認識安全用電的重要意義。可通過 微信公眾號、講座、電子屏、建立網站等多種方式 加強安全用電宣傳，促使醫院全體員工具備較高的 安全用電意識，進而營造較為良好的用電環境。
第二，應當對各類用電人員加強培訓，聘請專  業技術人員強化對重點人員的培訓，使醫護人員充  分掌握設備性能、設備操作方式以及用電基本知識， 提高醫院人員安全用電意識，進而避免醫院設備安  全隱患以及安全事故。
第三，應當對全體員工加強應急演練，一旦出  現安全事故，員工能夠及時采取有效措施進行處保障醫院設備安全、醫院正常工作開展以及患者人身安全。
四、安科瑞為醫院安全用電提供的解決方案
1、安科瑞Acrelcloud-6000安全用電云平臺
安科瑞電氣推出的安全用電監控云系統采用研發的剩余電流互感器、溫度傳感器、電氣火災探測器、故障電弧探測器、電氣防火限流式保護器和中性安防，對引發電氣火災的主要因素（導線溫度、電流、剩余電流、故障電弧等）進行不間斷的數據與統計分析，并將發現的各種隱患信息及時推送給學校管理人員，指導學校實現時間的排查和治理，達到潛在電氣火災隱患，實現“防患于未然”的目的。
用戶可以利用PC、手機、平板電腦等多種終端實現對平臺的訪問，查詢包括系統信息、實時數據、報記錄等在內的各種信息，使用方便。利用該系統為用戶提供的低成本服務，能有提升企業的消防管理和電氣設備水平，防范重大惡性火災財產損失、尤其是重大惡性人員傷亡責任的發生。

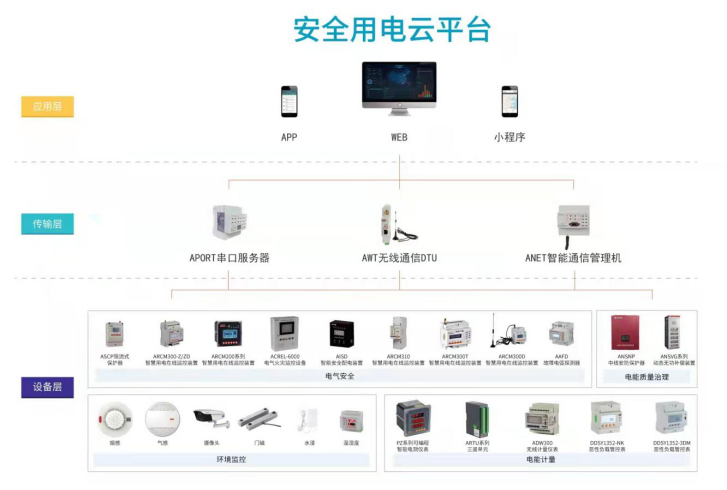

本系統的整體結構如圖所示： 2、硬件配置：
平臺服務器：建議按照我方提供配置標準購買，或者客戶自己租用阿里云資源。
站控管理層硬件配置：（如申請阿里云可忽略）

序號	名稱	型號、規格	單位	數量	備注
	平臺部分
1	數據服務器	DellR730CPU:E5-2620內存:32G硬盤容量:4*1.2T(SAS1萬轉2.5英寸小盤)RAID5	臺	1	甲供，供參考
2	WEB服務器	DellR730CPU:E5-2603內存:16G硬盤容量:3*300G(SAS1萬轉2.5英寸小盤)RAID5	臺	1	甲供，供參考
3	打印機		臺	1	甲供
4	工業網絡交換機	華為（HUAWEI）S1728GWR-4P-AC，企業級24口千兆交換機	臺	1	甲供，供參考












現場儀表硬件配置

序號	名稱	型號、規格	單位	數量	備注
1	剩余電流火災探測器(2G/4G/NB)	ARCM300-Z-4G可以測量剩余電流，溫度，電流，電壓，功率，頻率，GPRS通訊	只	1	安科瑞
2	漏電流互感器	AKH-0.66L-45	只	按需	安科瑞
3	線纜溫度傳感器	ARCM-NTC	只	按需	安科瑞
4	無線DTU	AF-GSM200需加SIM卡	只	1	安科瑞
5	故障電弧探測器	AAFD-40檢測范圍0-40A	只	1	安科瑞
6	電氣防火限流式保護器	ASCP200路GPRS額定電流：無線通訊0-63A	只	1	安科瑞
7	中性安防保護器	監控中性線的漏電流	只	1	安科瑞










2.1現場儀表選型介紹--剩余電流火災探測器

產品名稱	剩余電流火災探測器
產品型號	ARCM300-Z-4G	ARCM200L-Z	ARCM300
產品外形
產品功能	當電線由于機械損傷、年久失修而導致絕緣層老化破損、負荷大而發熱使得絕緣層 老化失效等原因，使得絕緣性能下降，導致電線與大地之間有不正常的電流通過，這種 現象就是漏電，也稱為“剩余電流”。泄漏電流流入接地點處形成發熱現象，當流入接 地點周?chē)幸兹嘉飼r(shí)，經長期高溫累積作用便會產生燃燒現象從而引發火災。 ARCM系列電氣火災探測器可對配電回路的剩余電流、導線溫度等火災危險參數實 施監控和管理，集成度高，體積小巧，安裝方便，防范因泄漏電流而導致的電氣火災。















2.2現場儀表選型--故障電弧探測器

產品名稱	故障電弧探測器
產品型號	AAFD-40	AAFD-MU集中顯示+傳感器
產品外形
產品功能	故障電弧集中顯示單元對接入線路中的故障電弧傳感器進行統一檢測。故障電弧傳感器可以對故障電?。òü收喜⒙?lián)電弧、故障串聯電?。┻M(jìn)行有效的檢測，當檢測到線路中存在引起火災的故障電弧時，顯示單元可以進行現場的聲光報警，并將報警信息傳輸給電氣火災監控設備。集中顯示單元可同時通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理。 故障電弧集中顯示單元適用于工業與民用建筑中10KW及其以下的電氣線路，其保護線路長度不宜大于100米。產品遵循國標GB 14287.4-2014，可適用于養老院、學校、商業建筑、賓館、工廠、庫房、圖書館、辦公室、家庭住宅、以及娛樂場所等。








2.3現場儀表選型--電氣防火限流式保護器

產品名稱	電氣防火限流式保護器
產品型號	ASCP200-20D	ASCP200-40B	ASCP200-63D
產品外形
產品功能	當?shù)蛪号潆娀芈钒l(fā)生短路故障時，ASCP200電氣防火限流式保護器能以微秒 級速度快速(＜150μs)限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事 故，有效克服傳統斷路器、空氣開關和監控設備存在的短路電流大、切斷短路電 流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端.


2.4現場儀表選型中性安防保護器
中性線的定義：三相電的星形接法是把每一相電源或負載的一端都接在中性點上，將中性點
引出的這條線叫中性線，這樣就形成三相四線制或者五線制。也可不引出，形成三相三線制。現
在的低壓配電線路，采用zui多的是三相四線制，其中的三條線路分別用A、B、C代表三相，另一條中性線用N代表。

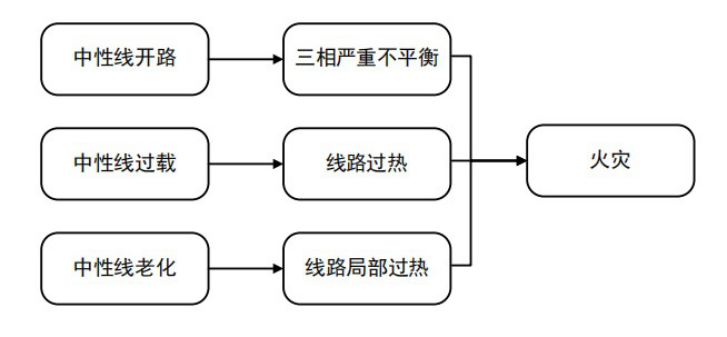

在三相四線制或五線制供電系統運行過程中，中性線引發火災事故主要通過三種途徑：
A.中性線長期過載導致中性線絕緣層老化，zui后使得絕緣層燃燒引發火災；
B.中性線故障使中性線開路，導致三相電嚴重不平衡，燒毀電氣設備引發火災。

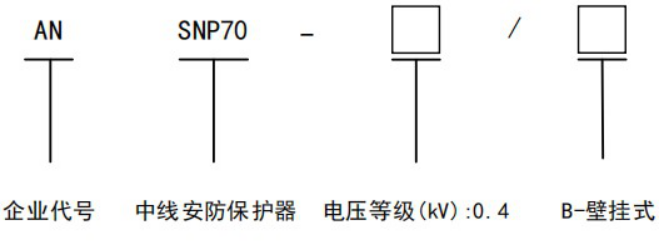

C.中性線老化使線路局部過熱，導致中性線絕緣層老化，zui后使得絕緣層燃燒引發火災。 1）產品型號

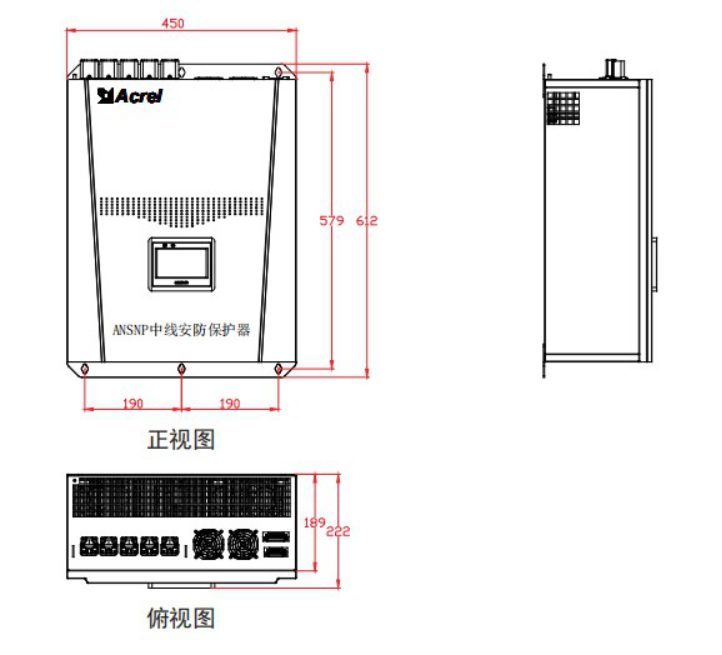

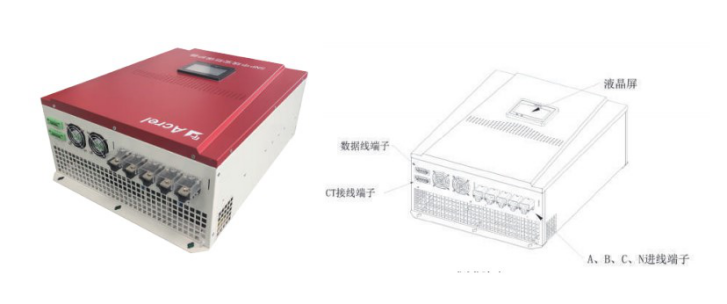

2） 模塊接口示意 3）產品尺寸

規格型號	中性線輸出電流（A）	外形尺寸			定位孔間距
ANSNP70-0.4/B	0-200	深度（W）	寬度(D)	高度(H)	縱向	橫向
		450	222	612	579	190*2

五、結束語
綜上所述，醫院安全用電管理較為復雜、繁瑣，用電安全直接關系患者以及醫務人員生命安全，工作人員應當深刻認識到安全用電管理重要作用，強化用電管理工作，切實保障醫院醫護人員、患者安全以及儀器、設備正常穩定運行。

六、參考文獻

［1］劉波 . 醫院用電安全及節能減耗對策淺析
［2］朱先斌 . 對當前醫院用電安全與管理方面的幾點探討
［3］牛家勤 . 基于醫院安全用電的問題及對策初論
［4］蔡?hào)|盛、易令思.醫院安全用電存在的問題及管理對策
